工件不受水分和熱量影響,可進行干式潔凈劃刻的劃線技術,是當今半導體制造工藝所不可缺少的一種技術。 充分利用積累多年的金剛石加工經驗,備有適合加工各種晶片的劃線工具。

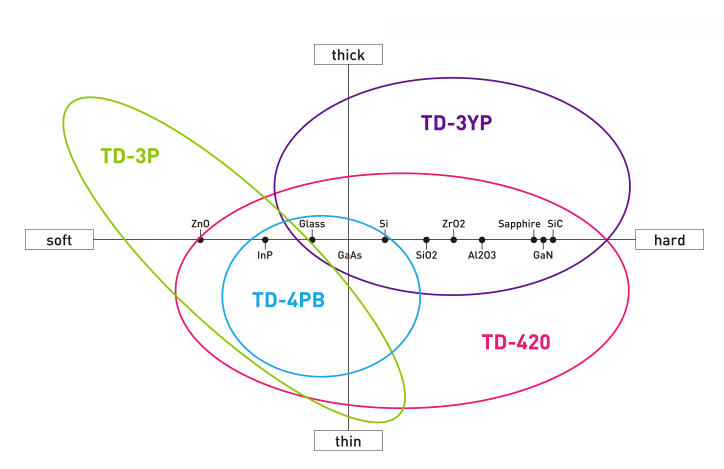

劃線工具選型



上圖說明之外,應依照不同的晶片的表面制程(有無蝕刻、保護膜的材質等),芯片尺 寸(比例)等各種狀況,來選擇合適的金剛石劃線工具。



劃線工具簡介

TD-3YP

SiC、藍寶石晶片用

TD-3P

半導體晶片用(InP等)

TD-4PB

半導體晶片用(Si等)、(點劃)

TD-420

半導體晶片用(GaAs等)、玻璃用(劃線)

*請指定角度。





訂制品



TD-2P

半導體晶片用(頂部劃線型)

TD-8P

開發用劃線刀(頂部劃線型/根部劃線型)

*規格請?jiān)斣儭?/p>





劃線的特征

干式劃線



因?yàn)閯澗€作業時不用水,所以對水溶性材料或帶靜電等
材料,不會由于水的因素對芯片造成不良影響。



提高芯片的集成度



通常使用劃線工具刻槽的V形槽寬度為2~5μm,因此可提高每個晶片的芯片集成度,從而實現降低成本的計劃。



控制裂紋



所謂的金剛石劃線,是利用劃線時晶片內部所產生的應力原理,將晶粒劃線成所需形狀。
如果想要將裂痕控制到得心應手,首先需要選擇適合晶片的刀刃形狀。

劃線 線條形狀(TD-2P)

劃線刻槽 芯片截面

激光刻槽 芯片截面



相關頁面鏈接



案例分析(ZnO晶片的專業劃線)

案例分析(應用劃線技術,實現高臺結構晶片的芯片化)

案例分析(SiC晶片的專業劃線)

案例分析(在高集成化InP晶圓上實現高精度劃線)
